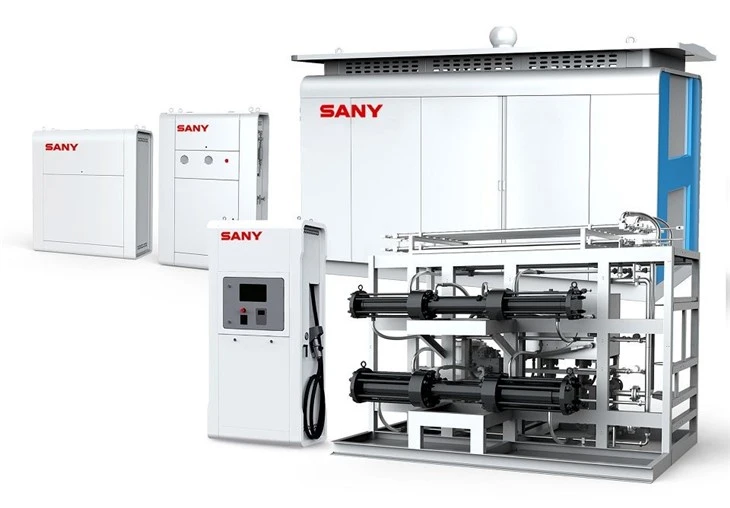

हाइड्रोलिक पिस्टन कंप्रेसर



1. स्थिर हाइड्रोजन ईंधन भरने वाला स्टेशन:अनलोडिंग, बूस्टिंग, स्टोरेज और कूलिंग मॉड्यूल से सुसज्जित, यह तेजी से ईंधन भरने की गति और उच्च ईंधन भरने की दर के साथ दूरस्थ ईंधन भरने, महत्वपूर्ण उपकरण स्थिति की निगरानी, ​​क्लाउड कंप्यूटिंग और बड़े डेटा विश्लेषण को प्राप्त कर सकता है।
2. स्किड माउंटेड हाइड्रोजन ईंधन भरने वाला स्टेशन:यह हाइड्रोजनीकरण, कूलिंग, मीटरिंग और डिजिटल नियंत्रण को एकीकृत करता है, और उपकरण निर्माण, परीक्षण, डिबगिंग और अन्य प्रक्रियाएं कारखाने में पूरी की जाती हैं। स्टेशन का निर्माण सुविधाजनक, लचीला, कुशल है और इसका चक्र छोटा है

3. स्थिर/स्किड-माउंटेड हाइड्रोजन ईंधन भरने वाले स्टेशन:ग्राहकों की आवश्यकताओं के अनुसार अनुकूलन योग्य एकीकरण, डायाफ्राम या तरल चालित कम्प्रेसर का समर्थन





1. तरल चालित कंप्रेसर

■ कंप्रेसर के लिए, तेल सिलेंडर को गैस सिलेंडर से अलग किया जाता है, जिसमें से तेल मुक्त स्नेहन का उपयोग पिस्टन के लिए किया जाता है, जो संपीड़न प्रक्रिया के दौरान संपीड़ित माध्यम को दूषित होने से बचाता है। तेल और गैस को पूरी तरह से अलग करने के लिए तेल-गैस अलगाव कक्षों के एक विशेष रूप में गैस और तेल कक्षों के लिए मल्टी-सील का उपयोग किया जाता है। तेल-गैस अलगाव कक्षों की यह संरचना सुनिश्चित करती है कि सीलिंग रिंग को किसी भी क्षति के मामले में भी हाइड्रोजन तेल के संपर्क में नहीं आएगा, जो आउटलेट पर गैस की शुद्धता को बनाए रखता है। क्रैंकशाफ्ट और कनेक्टिंग रॉड्स जैसे घटकों के बिना इस कंप्रेसर के लिए किसी स्नेहन प्रणाली की आवश्यकता नहीं है।



■ हाइड्रोलिक पिस्टन कंप्रेसर में कम रैखिक गति और स्विचिंग आवृत्ति होती है। अन्य प्रकार के प्रत्यागामी कम्प्रेसर के विपरीत, हाइड्रोलिक पिस्टन कम्प्रेसर में बहुत कम प्रत्यागामी आवृत्ति और पिस्टन रैखिक गति होती है, जो सीलिंग और वाल्वों की लंबी सेवा जीवन सुनिश्चित करती है।



■ कंप्रेसर का गैस सिलेंडर पिस्टन कम कंपन और कम शोर वाले हाइड्रोलिक सिस्टम द्वारा संचालित होता है, जिसमें मोटर उच्च दबाव वाले तेल पंप और फिर संपीड़न सिलेंडर को स्थिर लोडिंग और परिचालन स्थितियों के तहत चलाता है, जिससे सेवा जीवन का विस्तार होता है संपीड़न सिलेंडर और मोटर।



शक्तिशाली विस्थापन:इस कंप्रेसर का उत्कृष्ट प्रदर्शन इसके शक्तिशाली विस्थापन में परिलक्षित होता है, 1000Nm³/H@12.5MPa तक पहुंचने से हाइड्रोजनीकरण प्रक्रिया के लिए पर्याप्त बिजली समर्थन मिलता है।
उच्च दबाव आउटपुट:निकास दबाव 45 एमपीए तक पहुंच सकता है, जो इसे हाइड्रोजनीकरण जैसी उच्च दबाव प्रक्रियाओं में उत्कृष्ट बनाता है, जिससे उत्पादन प्रक्रिया का कुशल और स्थिर संचालन सुनिश्चित होता है।
व्यापक रेंज अनुकूलनशीलता:इनलेट दबाव सीमा व्यापक है, 2MPa से 20MPa तक, जिसे विभिन्न कार्य स्थितियों पर लागू किया जा सकता है और इसमें उत्कृष्ट लचीलापन है।
उत्कृष्ट तापमान नियंत्रण:अधिकतम निकास तापमान 120 डिग्री से अधिक नहीं होता है, और ठंडा होने के बाद, निकास तापमान 40 डिग्री से भी कम होता है, जो दीर्घकालिक संचालन के दौरान उपकरण की स्थिरता को प्रभावी ढंग से सुनिश्चित करता है।

उपकरण विश्वसनीयता

• लंबी सीलिंग जीवन:उपकरण 2000 घंटे से अधिक की सीलिंग जीवन सुनिश्चित करने, रखरखाव आवृत्ति और उत्पादन डाउनटाइम को कम करने और उपकरण की समग्र विश्वसनीयता में सुधार करने के लिए उन्नत सीलिंग तकनीक को अपनाता है।
• कुशल मोटर ड्राइव:मुख्य मोटर शक्ति 110 किलोवाट है, जो उपकरणों के लिए मजबूत ड्राइविंग बल प्रदान करती है, कुशल और स्थिर संचालन सुनिश्चित करती है और ऊर्जा खपत लागत को कम करती है।
• कम शोर डिजाइन:आधुनिक औद्योगिक वातावरण की शोर के प्रति उच्च संवेदनशीलता को ध्यान में रखते हुए, उपकरण के शोर को 80dB (A) से नीचे नियंत्रित किया जाता है, जिससे ऑपरेटरों के लिए एक सुरक्षित कार्य वातावरण सुनिश्चित होता है।

नाम	विस्थापन	निकास दबाव	इनलेट दबाब	अधिकतम निकास तापमान	निकास तापमान (ठंडा करने के बाद)	मुहरों का सेवा जीवन	मुख्य मोटर शक्ति	शोर
पैरामीटर	Greater than or equal to 1000Nm³/h@12.5MPa	45एमपीए	2~20MPa	120 डिग्री से कम या उसके बराबर	40 डिग्री से कम या उसके बराबर	2000h से अधिक या उसके बराबर	110 किलोवाट	80dB(A) से कम या उसके बराबर



2. कंप्रेसर फिसल जाता है

मॉड्यूल-आधारित डिज़ाइन:आसान संचालन और रखरखाव के लिए संरचना में हाइड्रोलिक सिस्टम, कम्प्रेशन सिस्टम, हीट एक्सचेंज सिस्टम और पाइपलाइन सिस्टम के लिए मॉड्यूल अलग किए जाते हैं।

सुरक्षा और विश्वसनीयता:स्किड्स के भीतर विद्युत घटक एक विश्वसनीय इलेक्ट्रोस्टैटिक ग्राउंडिंग सिस्टम के साथ विस्फोट प्रूफ हैं। उपकरण को अधिक दबाव से बचाने के लिए पूर्ण-लिफ्ट सुरक्षा वाल्व का उपयोग किया जाता है। स्किड्स में एक गैस डिटेक्टर डाला जाता है जो कंप्रेसर के ईएसडी सिस्टम से जुड़ा होता है ताकि आपातकालीन स्थिति में गैस इनलेट को स्वचालित रूप से बंद और काट दिया जा सके।

अत्यधिक स्वचालित डिज़ाइन:कंप्रेसर के नियंत्रण के लिए पीएलसी पूर्णतः स्वचालित नियंत्रण प्रणाली को अपनाया जाता है। नियंत्रण कक्ष अलार्म और स्वचालित निदान सुविधाओं के साथ कंप्रेसर की ऑपरेटिंग स्थिति दिखा और जांच सकता है। एक-क्लिक प्रारंभ, दोष चेतावनी/निदान और अन्य सुविधाएँ उपलब्ध हैं।

पूर्ण जल-शीतलन प्रणाली:यह अधिक कुशल ताप विनिमय, कम निकास तापमान और कम परिचालन तापमान का समर्थन करता है।

जिस क्षेत्र में उपयोगकर्ता स्थित है, उसके नियमों के अनुसार पूरे उपकरण के लिए विस्फोट-प्रूफ प्रमाणीकरण प्राप्त कर लिया गया है।

सूचक	निकास दबाव	डिफ़ॉल्ट वितरण क्षमता	परिचालन तापमान
पैरामीटर	45एमपीए	1000 किग्रा/दिन	-25-55 डिग्री



3. हाइड्रोजन डिस्पेंसर

पूरी तरह से स्वचालित नियंत्रण:रिसाव का पता लगाने, अलार्म और शटडाउन सुविधाओं के साथ हाइड्रोजन ईंधन भरने के लिए एक-क्लिक ऑपरेशन उपलब्ध है। जब ईंधन भरने के दौरान 35 एमपीए/70 एमपीए के निर्धारित दबाव की बात आती है, तो यह अंतर्निहित स्तर पर सुरक्षा बनाए रखने के लिए स्वचालित रूप से बंद हो जाता है।

विस्तृत प्रवाह सीमा:हाइड्रोजन डिस्पेंसर की प्रवाह सीमा 0 किग्रा/मिनट है, जो प्रयोगशालाओं में छोटे पैमाने से लेकर औद्योगिक मामलों में बड़े पैमाने पर उपयोग तक विभिन्न अनुप्रयोगों में हाइड्रोजन ईंधन भरने की मांग को पूरा कर सकती है।

उच्च परिशुद्धता माप:केवल ±1.5% की माप त्रुटि और 0.5% तक माप की पुनरावृत्ति हाइड्रोजन ईंधन भरने की सटीक माप और मूल्य निर्धारण सुनिश्चित करती है।

सुरक्षा और विस्फोट प्रूफ डिजाइन:उपकरण के विस्फोट-प्रूफ स्तर को Ex de ib mb llC T4Gb के रूप में प्रमाणित किया गया है, जो यह सुनिश्चित करता है कि उपकरण ईंधन भरने की प्रक्रिया के लिए भरोसेमंद सुरक्षा गारंटी के रूप में सुरक्षित और स्थिर वातावरण में चल सकता है।

नाम	प्रवाह सीमा	माप त्रुटि	माप की पुनरावृत्ति	परिचालन दाब	विस्फोट रोधी ग्रेड
पैरामीटर	{{0}}~5.0 किग्रा/मिनट	±1.5%	0.50%	35 एमपीए/70 एमपीए	ExdemiblCT4Gb



4. अनुक्रम नियंत्रण कक्ष

मॉड्यूल-आधारित डिज़ाइन:समग्र पाइपलाइन संरचना मॉड्यूल-आधारित है, जिसकी मरम्मत और रखरखाव करना कर्मचारियों के लिए आसान है।

कुशल कार्यक्रम नियंत्रण डिज़ाइन:हाइड्रोजन-ईंधन वाले वाहनों को एक ही समय में ईंधन भरने के लिए कई नोजल के साथ स्वचालित ईंधन भरने/भंडारण उपलब्ध हैं।

सुरक्षित और विश्वसनीय डिज़ाइन:हाइड्रोजन पाइप आटोक्लेव फिटिंग (सी एंड टी फिटिंग) या एनपीटी फिटिंग द्वारा जुड़े हुए हैं। विद्युत घटक विस्फोट-रोधी आवश्यकताओं को पूरा करते हैं।

विभिन्न परिस्थितियों के अनुकूल:अनुक्रम नियंत्रण पैनल विभिन्न पर्यावरणीय परिस्थितियों में अच्छी तरह से काम कर सकता है, जिनमें से ऑपरेटिंग तापमान -40 डिग्री से 50 डिग्री तक होता है, जो इसे विभिन्न ऑपरेटिंग परिस्थितियों के अनुकूल बनाता है।

नाम	लागू माध्यम	परिचालन दाब	डिजाइन दबाव	पर्यावरण का तापमान	रेटिंग
पैरामीटर	H2	45एमपीए	50एमपीए	-40 डिग्री ~50 डिग्री	तृतीय



5. डिस्चार्जिंग कॉलम

परिष्कृत पाइपलाइन डिजाइन:संपूर्ण पाइपलाइन को प्राथमिक और द्वितीयक खंडों से बनी स्पष्ट प्रवाह प्रक्रिया के बाद व्यवस्थित किया गया है। प्राथमिक खंड (हाइड्रोजन के लिए) और द्वितीयक खंड (प्रतिस्थापन प्रतिक्रियाओं में प्रयुक्त नाइट्रोजन शुद्धिकरण के लिए) की पहचान करना आसान है, जो प्रभावी ढंग से संचालन की सटीकता और सुरक्षा में सुधार कर सकता है और गलत संचालन को कम कर सकता है।

सुरक्षित और विश्वसनीय डिज़ाइन:उपकरणों और शुद्धिकरण के लिए गैस अलग कर दी जाती है। फुल-लिफ्ट सुरक्षा वाल्व का उपयोग किया जाता है। पाइपलाइन को स्वचालित रिसाव का पता लगाने की सुविधा के साथ डिज़ाइन किया गया है।

सटीक माप पुनरावृत्ति:डिस्चार्जिंग कॉलम की माप पुनरावृत्ति 0.5% है। सटीक माप नियंत्रण सटीक और स्थिर निर्वहन सुनिश्चित करता है।

उच्च निस्पंदन परिशुद्धता:5μm के उच्च दक्षता वाले फिल्टर हाइड्रोजन से अन्य अशुद्धियों को हटा सकते हैं और हाइड्रोजन की शुद्धता में सुधार कर सकते हैं।

नाम	लागू माध्यम	परिचालन दाब	डिजाइन दबाव	माप की पुनरावृत्ति	निस्पंदन सटीकता
पैरामीटर	H2	0~20एमपीए	25 एमपीए	0.50%	5μm



स्टेशन नियंत्रण प्रणाली का विकास

हमारा लक्ष्य उपकरण के रिमोट कंट्रोल, और संग्रह, वास्तविक समय प्रदर्शन, भंडारण, क्वेरी और डेटा के विश्लेषण आदि के लिए स्टेशन में विभिन्न प्रणालियों के लिए ऑपरेशन इंटरफेस प्रदान करके हाइड्रोजन ईंधन भरने वाले स्टेशनों की निगरानी और प्रबंधन करना है।

1. उपकरण की निगरानी: रिमोट कंट्रोल के लिए, ऑपरेटिंग डेटा (तापमान, दबाव, आदि) का संग्रह और डिस्चार्जिंग कॉलम, हाइड्रोलिक पंप कंप्रेसर, हाइड्रोजन भंडारण सुविधाओं और उपकरण (अनुक्रम नियंत्रण पैनल सहित), कूलर, हाइड्रोजन डिस्पेंसर की अलार्म जानकारी का संग्रह। और दूसरे।

2. ऊर्जा दक्षता प्रबंधन: ऊर्जा दक्षता प्रबंधन में सुधार के लिए डेटा विश्लेषण और दोष निदान के लिए वास्तविक समय में प्रत्येक मॉड्यूल की ऊर्जा खपत की निगरानी करके स्मार्ट मीटरिंग डेटा के एकीकरण के लिए।

3. सुरक्षा निगरानी: हाइड्रोजन रिसाव निगरानी, ​​लौ सुरक्षा निगरानी, ​​वीडियो सुरक्षा निगरानी, ​​संचालन निगरानी प्रणाली और अन्य सुविधाओं सहित।

सर्वोत्तम समाधानों और सेवाओं के लिए हमारे उत्पादों का पता लगाने के लिए दुनिया भर के ग्राहकों का स्वागत है।





अग्रणी सुरक्षा प्रौद्योगिकी:

क्षारीय तरल की स्वतंत्र रूप से नियंत्रणीय परिसंचरण तकनीक, और शुद्धिकरण के बाद पुनर्नवीनीकरण गैस की बुद्धिमान विनियमन तकनीक;

इलेक्ट्रोलाइज़र के अधिक तापमान, तरल स्तर समायोजन, दबाव समायोजन और चैम्बर वोल्टेज मॉनिटरिंग (वैकल्पिक) पर नियंत्रण के लिए कार्य प्रदान करना।



तेज़ स्टार्ट-अप तकनीक:

शुद्धता मानक को शीघ्रता से पूरा करना सुनिश्चित करने के लिए कई इलेक्ट्रोलाइज़र के लिए प्रीहीटिंग तकनीक;

दबाव राहत विधि को ऑफसेट करने के लिए सहायक नाइट्रोजन भरने की तकनीक;

तरल स्तर के अंतर को पूरी तरह खत्म करने के लिए तेज़ दबाव राहत तकनीक।



बुद्धिमान नियंत्रण:

उपकरण के संचालन के लिए किसी साइट पर सुरक्षा की आवश्यकता नहीं है;

केंद्रीय नियंत्रण कक्ष में प्रत्येक उपकरण, वाल्व और स्किड उपकरण, बुद्धिमान बहु-स्तरीय नियंत्रण, डीसीएस निगरानी और पीएलसी नियंत्रण और प्रबंधन के लिए स्वचालित नियंत्रण उपलब्ध है।



उपयोगकर्ताओं के लिए उत्कृष्ट अनुभव:

मॉड्यूल-उन्मुख डिज़ाइन, स्थापित करने में आसान;

स्वचालित सीवेज निर्वहन, कंपन-डंपिंग डिजाइन, शोर में कमी डिजाइन, बनाए रखने में आसान;

प्लेटफ़ॉर्म-उन्मुख उत्पाद कई श्रृंखलाओं के साथ संगत, विस्तार करने में आसान।





SANY हाइड्रोजन एनर्जी बीजिंग R&D परीक्षण केंद्र की स्थापना अगस्त 2022 में की गई थी, और अप्रैल 2023 में इसे पूरी तरह से परिचालन में लाया गया, जो लगभग 500 वर्ग मीटर के क्षेत्र को कवर करता है।²और लगभग RMB 6 मिलियन युआन के कुल निवेश के साथ।



हाइड्रोजन ऊर्जा उपकरणों के उच्च-गुणवत्ता वाले विकास को बढ़ावा देने के उद्देश्य से, केंद्र जल इलेक्ट्रोलिसिस द्वारा हाइड्रोजन उत्पादन के लिए मुख्य प्रौद्योगिकियों के विकास पर ध्यान केंद्रित करता है, और SANY हाइड्रोजन एनर्जी के उन्नत, उच्च-प्रदर्शन और टिकाऊ इलेक्ट्रोलाइज़र उत्पादों के विकास का समर्थन करता है। . केंद्र के पास शक्तिशाली अनुसंधान एवं विकास क्षमताएं हैं, जिसका श्रेय वरिष्ठ उद्योग विशेषज्ञों और इसके विकास तथा डॉक्टरेट और मास्टर डिग्री वाले पूर्णकालिक शोधकर्ताओं की प्रयोगशाला टीम को जाता है। केंद्र के पास वर्तमान में AWE हाइड्रोजन उत्पादन उपकरण और PEM हाइड्रोजन उत्पादन उपकरण के मुख्य घटकों (इलेक्ट्रोड, झिल्ली सामग्री, आदि) के लिए दो उद्योग-अग्रणी विकास और परीक्षण मंच हैं।



प्लेटफ़ॉर्म अनुसंधान एवं विकास, परीक्षण और छोटे-बैच परीक्षण उत्पादन के लिए विविध उन्नत उपकरणों और उपकरणों से सुसज्जित हैं, जिसमें इलेक्ट्रोड/झिल्ली के लिए एक उद्योग-अग्रणी स्व-विकसित परीक्षण प्लेटफ़ॉर्म, पीईएम परीक्षण बेंच, हॉट प्रेस, आईसीपी-ओईएस, प्रतिदीप्ति स्पेक्ट्रम विश्लेषक शामिल हैं। , और इलेक्ट्रोकेमिकल वर्कस्टेशन, छोटे पैमाने के इलेक्ट्रोलाइज़र, प्लाज्मा छिड़काव, सैंडब्लास्टिंग और अन्य उपकरण, जो एक साथ मुख्य घटकों के विकास, सिस्टम के लिए प्रायोगिक परीक्षण, स्केल-अप, छोटे-बैच परीक्षण उत्पादन, सहयोगात्मक अनुकरण आदि को पूरा कर सकते हैं। जल इलेक्ट्रोलिसिस द्वारा हाइड्रोजन उत्पादन के उपकरणों के मुख्य घटकों के लिए व्यापक परीक्षण और प्रौद्योगिकी विकास। साथ ही, इलेक्ट्रोड और झिल्ली जैसे महत्वपूर्ण भागों के लिए, प्रासंगिक परीक्षण मानकों की वर्तमान अनुपस्थिति और पारंपरिक परीक्षण विधियों के प्रयोगात्मक परिणामों में महत्वपूर्ण उतार-चढ़ाव को ध्यान में रखते हुए, हमने स्वतंत्र रूप से उद्योग में एकमात्र परीक्षण मंच डिजाइन और विकसित किया है। हमने बड़ी संख्या में अनुसंधान और विकास प्रयोग किए हैं और जटिल परीक्षण और इलेक्ट्रोड और झिल्ली जैसे महत्वपूर्ण घटकों के परिणामों में महत्वपूर्ण उतार-चढ़ाव की समस्याओं को हल करने के लिए सिस्टम परीक्षण विधियों का विवरण स्थापित किया है, जिससे प्रदर्शन का बहुआयामी मूल्यांकन प्राप्त होता है। महत्वपूर्ण मुख्य घटकों को प्रभावी ढंग से सुनिश्चित करना और उनकी उन्नति और स्थिरता को सुनिश्चित करना।





• SANY हाइड्रोजन एनर्जी को गुणवत्ता प्रबंधन प्रणाली, पर्यावरण प्रबंधन प्रणाली और व्यावसायिक स्वास्थ्य और सुरक्षा प्रणाली का प्रमाणन प्रदान किया गया है।
• डिजाइन, खरीद, विनिर्माण, बिक्री से लेकर बिक्री के बाद तक एक संपूर्ण प्रक्रिया गुणवत्ता प्रबंधन प्रणाली बनाने के लिए प्रतिबद्ध।
• ग्राहकों को अपेक्षाओं से परे उत्पाद और सेवाएँ प्रदान करना।
